PH值对反渗透的影响有两个方面：运行的脱盐率；清洗时的范围。..只讲一讲对运行的脱盐率的影响。

案例：某电子厂更换新膜，安装新膜后，进水电导400us/cm，结果产水电导在120us/cm。

      安装问题？测试每个膜组，电导基本都一样，排除安装问题。一问才知道是电镀废水，是酸洗废水。果断测试PH，结果PH=4.8。找到原因了。

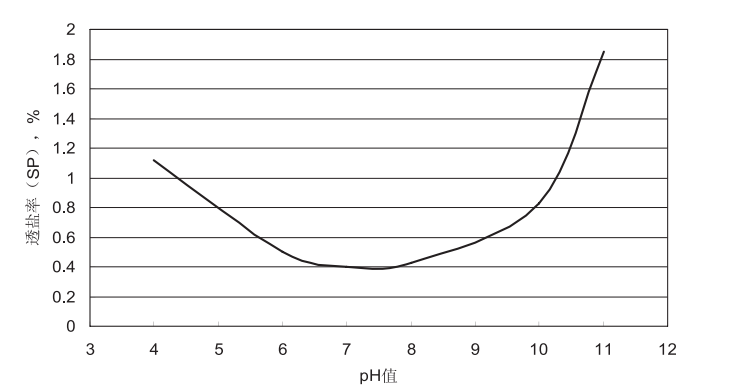

      为啥PH低，脱盐率就低这么多？如下图PH与脱盐率的关系：

      从图可以看出，反渗透膜特别是广泛使用的聚酰胺复合膜在PH 7.5-7.8左右表现出..脱盐率。

      为啥在这个PH下表现出..脱盐率呢？那我们就得从膜材料本身的化学特性、电荷特性以及水中常见离子的形态来理解了：

1. 膜材料的化学稳定性：

    低PH时，酸会攻击聚酰胺链中的酰胺键，导致聚合物链断裂，破坏膜的选择性层。这会使盐分更容易透过膜，降低脱盐率。

    高PH时，高浓度的OH⁻离子由于皂化作用也会攻击酰胺键，同样导致膜材料的降解。此外，强碱还可能去除膜表面的保护涂层或改变其交联结构。

     PH 7-8时，在这个范围内，聚酰胺膜..稳定，化学降解速率..，因此能维持其完整的、致密的选择性层结构，这是..脱盐的基础。

2. 膜表面电荷（Zeta电位）：

    聚酰胺膜表面通常带有负电荷。这种电荷来源于膜材料中未反应的羧基（-COOH）或磺酸基（-SO₃H）等酸性基团。

 PH对电荷的影响：

        在低PH下，溶液中的H⁺浓度高，会质子化膜表面的羧基（-COO⁻ + H⁺ → -COOH），使其失去负电荷。膜表面的负电性减弱甚至可能变为中性或带轻微正电； 在高PH下，H⁺浓度低，膜表面的羧基充分电离（-COOH → -COO⁻ + H⁺），膜表面带较强的负电荷；PH 7-8是膜表面负电荷达到一个相对稳定且适中强度的范围。

电荷对脱盐的影响：

      膜表面的负电荷通过道南效应排斥水中带负电的离子（如Cl⁻, SO₄²⁻, HCO₃⁻, CO₃²⁻），这是脱盐的重要机制之一。

     在低PH下，膜表面负电荷减弱或消失，对阴离子的静电排斥力大大降低，导致阴离子（尤其是单价离子如Cl⁻）更容易透过膜，脱盐率下降。

      在高pH下，虽然膜表面负电荷很强，对阴离子排斥力大，但此时OH⁻离子的浓度很高。OH⁻离子体积小、迁移率高，且其水合半径相对较小，本身相对容易透过膜。更关键的是，强碱性环境会加速膜材料本身的化学降解，..终破坏脱盐性能。

      在PH 7.5-7.8左右，膜表面保持了足够的负电荷来有效排斥阴离子，同时OH⁻浓度不至于高到显著穿透或加速降解膜的程度，电荷排斥机制达到..平衡点。

3. 碳酸盐/重碳酸盐平衡：

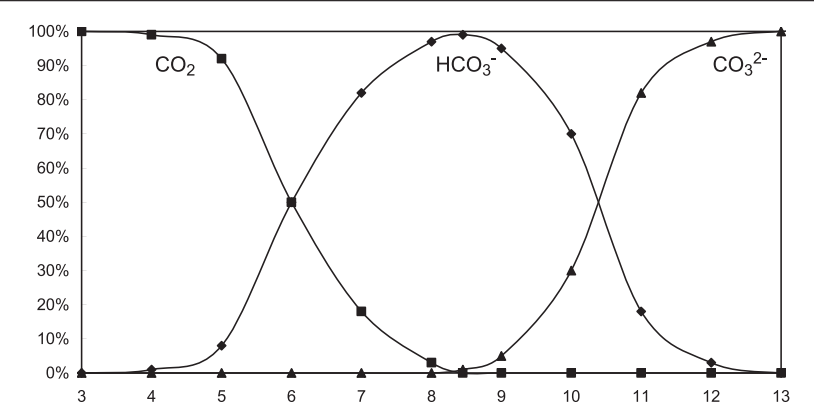

      天然水和许多处理水中都含有二氧化碳（CO₂）、碳酸氢根（HCO₃⁻）和碳酸根（CO₃²⁻）。它们之间的比例高度依赖于PH值。 PH ≈ 4.5以下：主要形态是CO₂,溶解的二氧化碳气体；PH ≈ 4.5 - 8.3：主要形态是HCO₃⁻；PH ≈ 8.3 - 12.3：主要形态是CO₃²⁻。

      CO₂ 是一种溶解气体，不带电荷。反渗透膜对气体（如CO₂、O₂）的脱除率很低,通常<20%。在低pH下，大量的无机碳以CO₂形式存在，它们几乎不受阻碍地透过膜，导致出水电导率升高。

     HCO₃⁻ 和 CO₃²⁻是带负电荷的离子。在PH 7.5-8.3的范围内，无机碳主要以HCO₃⁻形式存在。由于膜表面的负电荷排斥，HCO₃⁻的脱除率远高于CO₂，通常>90%。虽然CO₃²⁻带更多电荷理论上排斥力更强，但在该pH范围内其浓度很低。因此，在PH 7.5-7.8时绝大部分无机碳以HCO₃⁻形式存在，膜对其有较高的脱除率。

    因此，在pH 7.5-7.8这个狭窄的范围内，聚酰胺反渗透膜同时实现了：

1. ..的化学稳定性：膜材料降解速率..，保持致密选择性层。

2. ..的电荷状态： 膜表面维持足够强的负电荷以有效排斥阴离子，同时OH⁻浓度不会过高导致其穿透或加速降解。

3. ..有利的碳酸盐形态： 无机碳主要以易于被脱除的HCO₃⁻形式存在，避免了低脱除率的CO₂成为主导。

      虽然..PH可能因膜品牌型号、进水水质略有微小差异，但7.5-7.8是一个广泛认可和推荐的范围。

PH对膜脱盐率的影响就介绍到这里。希望对您能有所帮助！
